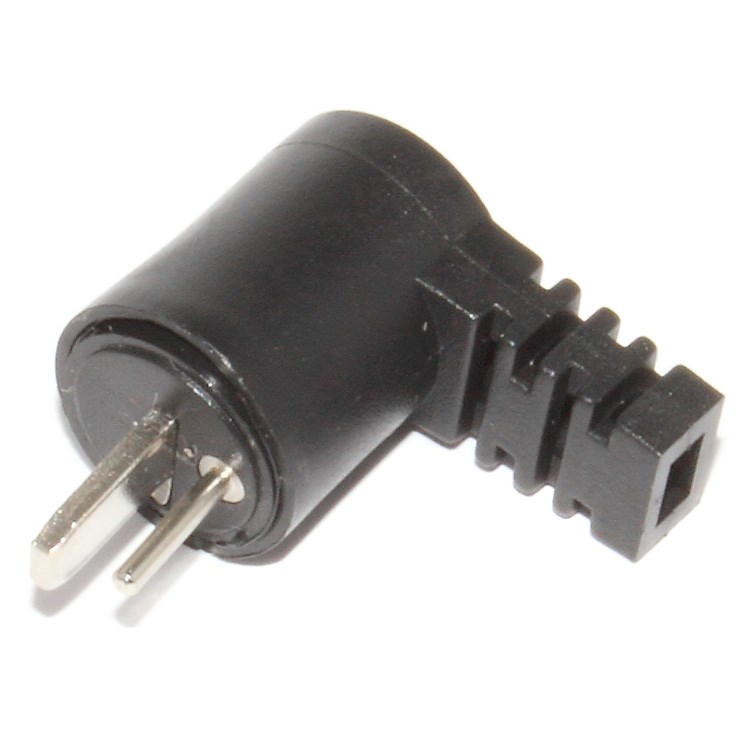

Акустический разъем DIN 41529 "точка - тире", угловой, вилка на кабель, с зажимными винтами

Акустический разъем DIN 41529 "точка - тире", угловой, вилка на кабель, с зажимными винтами
Артикул:
45743
Есть в наличии
Количество:
Доступно

Угловой разъём "точка - тире" используется для подключения колонок. В западных справочниках фигурирует под каталожным номером DIN 41529 и используется в отечественной и импортной аудиотехнике. Завоевал огромную популярность в первую очередь из-за того, что пользователь чисто физически не сможет установить его неправильно.

Положение кабеля в пространстве.
Вилка "точка - тире" устанавливается в слот только в одном положении. При использовании углового коннектора у пользователя может возникнуть необходимость, чтобы кабель уходил вниз, вверх или в сторону, в том числе, под углом.

В данном разъёме эта проблема решена так - две половинки разъёма не имеют резьбы, контактная группа просто вставляется в корпус. Посадка идёт внатяг, поэтому провернуть разъём можно только пассатижами.

Пользователю нужно только учитывать, что кабель, подключенный внутри, может перекрутиться и отломаться при повороте контактов на слишком большой угол. Поэтому рекомендуется извлечь втулку из муфты, поставить в удобное положение, поправить кабель и повторно собрать разъём.

Коммутация проводов.
Для подключения провода в данном разъёме предусмотрены клеммы, поэтому паять ничего не требуется. Открутите винты, проденьте кабель и слегка закрутите винты. Согласно действующим Стандартам, многожильный кабель рекомендуется предварительно обжать при помощи специальных гильз. Это продлит его срок службы.

ВНИМАНИЕ! Не следует слишком сильно затягивать винты - они маленькие и можно сорвать резьбу. Протяните их от руки, чтобы кабель не выпадал из-под винтов. Этого будет достаточно.

Где у разъёмов "точка - тире" плюс и минус?
Исторически сложилось, что плоский контакт, т.н. "тире" - это минус, а штырёк "точка" - плюс.
