Кабель (переходник) DIN 5 Pin "мама" - Jack 6.3 мм "папа", стерео, 0.3 м
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

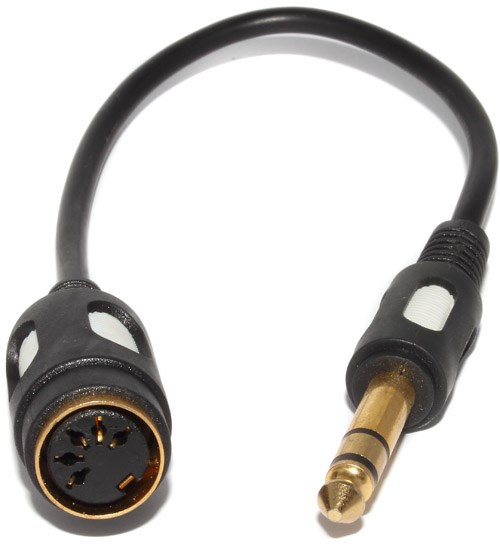

Переходник с гнезда DIN 5/180° 5 pin (также имеющий маркировку DIN 41524) "мама" на штекер "большой" Jack 1/4" 6.3 мм TRS. Стерео, т.е. задействованы оба канала - левый и правый. Длина кабеля 0.3 м.
Описание
Разъём Jack 6.3 используется, чаще всего, с музыкальными инструментами. А разъём DIN 5 Pin с расположением контактов по окружности (5/180°) - в раритетной аудиотехнике или в радиостанциях. Также DIN 5 часто называют СШ-5 или СГ-5, в зависимости от того, "мама" это или "папа". Поэтому если данное обозначение встречается в документации к устройству - то можно считать, что DIN 5 Pin и СГ-5 - это одно и то же.
Особенности
Два разъёма - DIN 5 Pin и Jack 6.3 мм, соединены коротким проводом. Таким образом, общая длина составляет примерно тридцать сантиметров. Адаптер удобен в использовании - за счёт кабеля он не создаёт дополнительную нагрузку на порт устройства и не выламывает его из корпуса.
Распайка
Для наглядности схематичная распайка показана на фотографиях к товару. Обратите внимание, т.к. DIN 5 Pin в данном случае - "гнездо", а Jack 6.3 мм - "штекер", то у "гнезда" задействованы выводы №2, №5 и №3. При этом самый ближний к корпусу контакт у Jack 6.3 мм соединяется с пином №2 разъёма DIN 5 Pin.
Технические характеристики
Разъёмы: DIN 5 Pin "мама", Jack 6.3 мм "папа"
Стерео
Длина 0.3 метра
-
Jack 6.3 ммДа
-
DIN 5 pinДа
