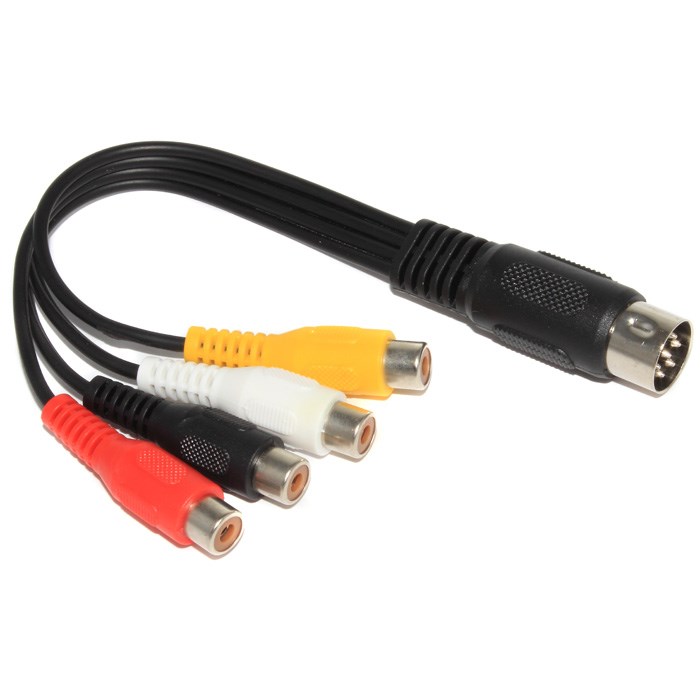

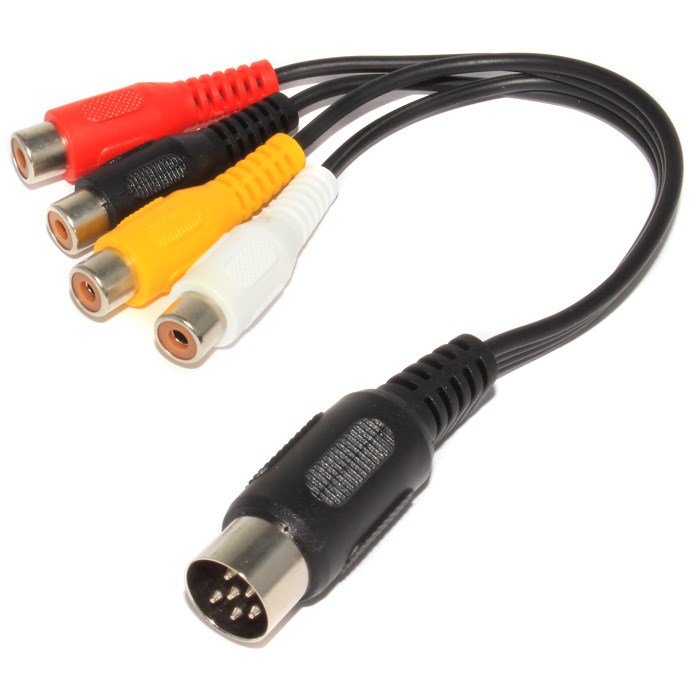

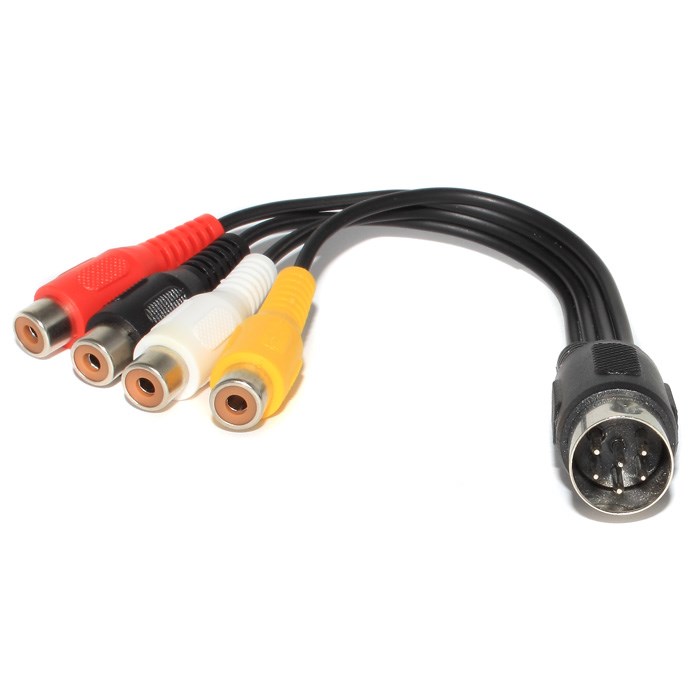

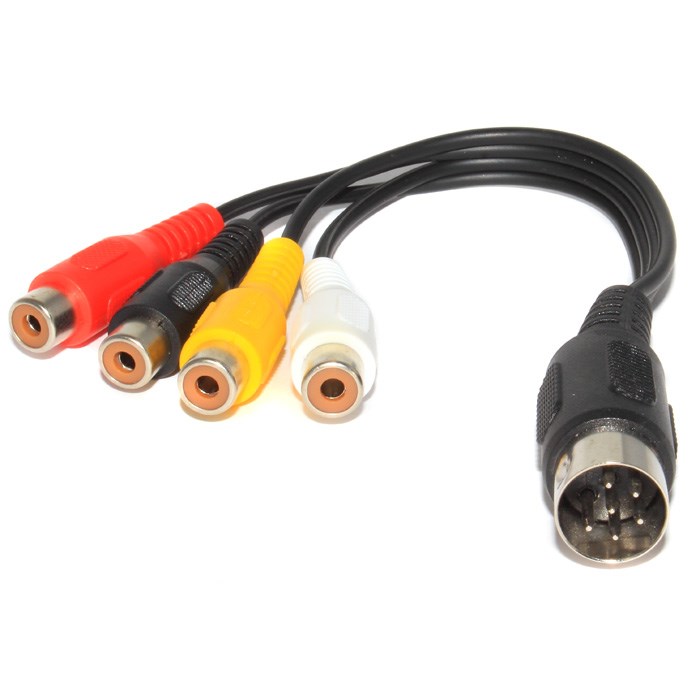

Кабель (переходник) DIN 6 pin "папа" - 4 x RCA "Тюльпан" "мама", 0.2 м
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Переходник с шестиконтактного DIN 6 pin (он же DIN 45322) на четыре гнезда RCA "Тюльпан". Был популярен в качестве кабеля для подключения усилителей, видеомагнитофонов, аудиоаппаратуры, а также для подключения различных периферийных устройств.
Переходник может передавать как композитный, так и компонентный сигнал, в зависимости от того, какой тип сигнала у источника. Он также может работать в двух направлениях - запись или воспроизведение, в зависимости от режима, установленного на устройстве.

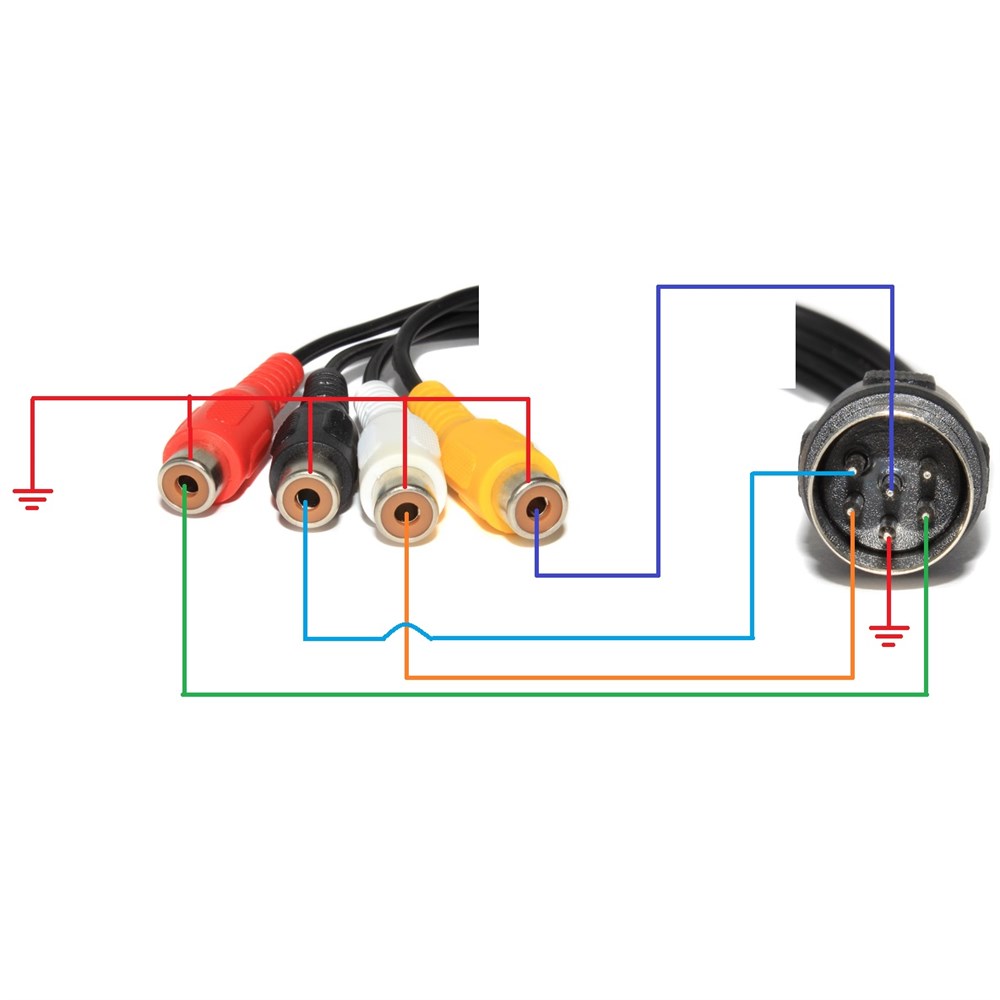

Распиновка переходника.
У DIN 6 pin есть шесть контактов. Так как "тюльпанов" всего четыре, один контакт не используется. Если расположить разъём так, чтобы ключ был вверху, то правый верхний контакт - не используется, нижний центральный - общий для всех четырёх "тюльпанов", а остальные пины отвечают за центральные контакты у RCA.
Технические параметры.
Разъёмы: DIN 6 pin (он же DIN 45322) - 1 штука
RCA "тюльпан" - 4 штуки
Длина: 0.2 метра
Цвет: DIN 6 чёрный, RCA красный\чёрный\белый\жёлтый.
Вилки цельнолитые, неразъёмные.
-
DIN 6 PinДа
-
RCA ("Тюльпан")Да
