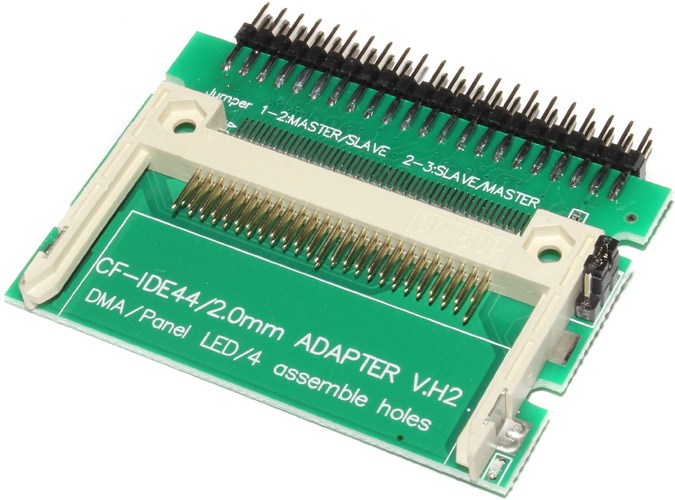

Переходник (адаптер) CF Compact Flash - IDE 44 pin (IDE HDD 2.5")

Переходник с разъёма IDE (ATA) 44 Pin на карту памяти CF Compact Flash. Разъём IDE бывает двух видов - для ПК и для ноутбуков. Данный IDE аналогичен разъёму жесткого диска IDE HDD 2.5" для ноутбука. Он немного меньше, чем IDE для компьютера, и у него 44 контакта.

Сфера применения
Данный адаптер позволяет использовать в качестве HDD - накопителя обычную карту памяти CF. Можно устанавливать операционную систему или хранить файлы.

Совместимость
Переходник CF - IDE подходит для любой техники с портом IDE 44 pin. Его можно использовать как в ноутбуках, так и в специализированной технике - например, в станках, пультах управления, терминалах и т.п. BIOS платы определяет переходник со вставленной в него картой как обычный жёсткий диск, поэтому после установки его можно форматировать и использовать с любой файловой системой.

Тип карт памяти
Поддерживаются карты CF Type I и CF Type II.

Ограничения по объёму карты памяти
Сам переходник не устанавливает ограничений на объём карты памяти Compact Flash. Но пользователю следует учитывать, что разъём IDE 44 pin - устаревший, и техника, работавшая в то время, как правило, не умеет распознавать большие жёсткие диски. В некоторых ноутбуках были ограничения в 40 гигабайт, а некоторые устройства (например, станки на производствах) имели ещё более жёсткие ограничения по объёму памяти. Поэтому при выборе карты памяти CF следует уточнить этот вопрос в документации к оборудованию.

Крепежные отверстия
У адаптера есть четыре проушины, предназначенные для крепления винтами к поверхности. Также в корпусе слота CF есть два сквозных отверстия, которые также можно применить для крепления переходника к корпусу.

Выбор режима "Master" \ "Slave"
У жёстких дисков IDE была необходимость жёсткого определения режима их работы - "Master" или "Slave". Данный переходник полностью имитирует работу HDD 2.5", используя для записи информации не магнитные диски, а карту памяти Compact Flash. Поэтому сбоку от белого разъёма есть три вывода, которые замыкаются специальной перемычкой, т.н. "джампером". Джампер идёт в комплекте с переходником. Если BIOS компьютера не определяет диск - следует проверить положение перемычки.

Драйверы
Устройство не требует установки драйверов, диск автоматически определится в BIOS, останется только отформатировать его и установить операционную систему.

Установка ОС
Устройство с установленной картой памяти определяется материнской платой как обычный HDD 2.5", поэтому на него можно установить любую операционную систему, совместимую с процессором пользователя.

Дополнительное питание
Переходнику не требуется подключение дополнительного питания. Разъём IDE 44 pin уже включает в себя всё необходимое для работы адаптера с установленной картой памяти.

Обратите внимание
Разъём IDE в компьютере отличается от разъёма IDE в ноутбуке. Данный переходник используется вместо диска IDE HDD 2.5" 44 Pin.

Технические характеристики
Переходник Compact Flash CF - IDE 44 pin 2.5"
Объём карт памяти: ограничено оборудованием пользователя
Размеры: 53 мм x 43 мм (с учетом выступающих контактов)
Вес: 10 грамм
Дополнительное питание: не требуется
