Переходник (адаптер) DIN 5 pin 5/180° "папа" - Jack 6.35 мм 1/4" "мама", стерео

Переходник (адаптер) DIN 5 pin 5/180° "папа" - Jack 6.35 мм 1/4" "мама", стерео
Артикул:
42196
Есть в наличии
Количество:
Доступно

Переходник с разъёма DIN 5 pin 5/180° "штекер" на гнездо Jack 6.35 мм 1/4" TRS, в обиходе чаще всего называемый "большой Джек". Используется со старой отечественной и импортной аппаратурой, а также в самодельных устройствах.

Описание переходника

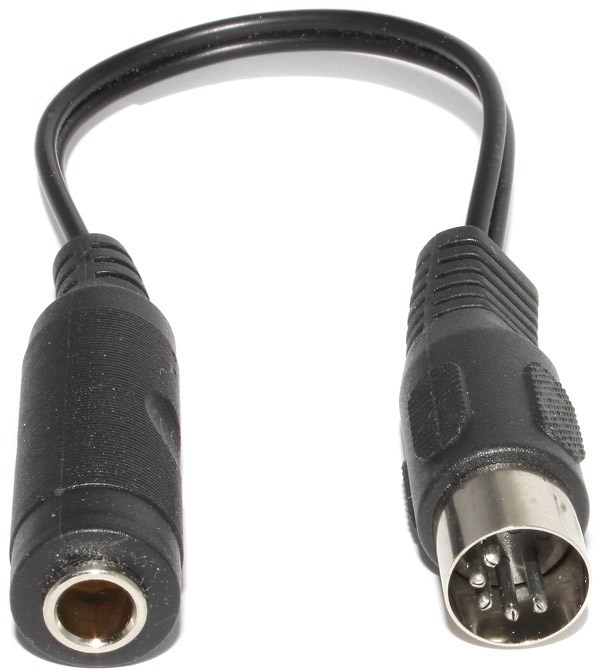

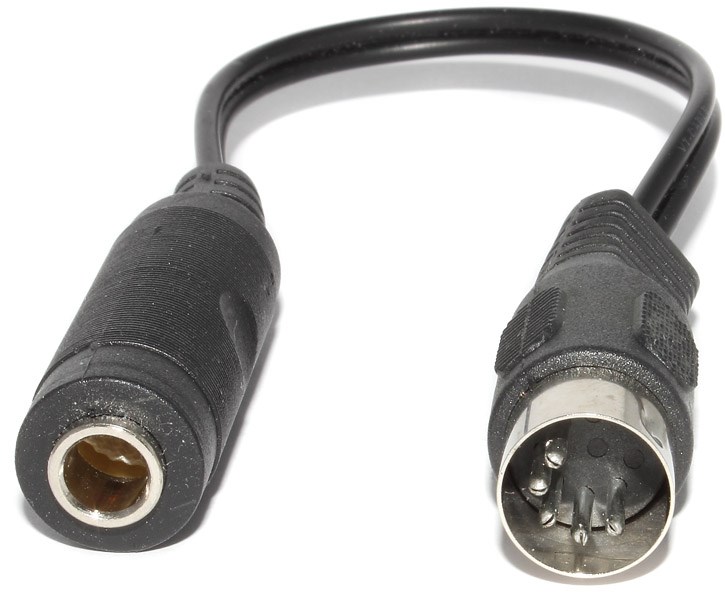

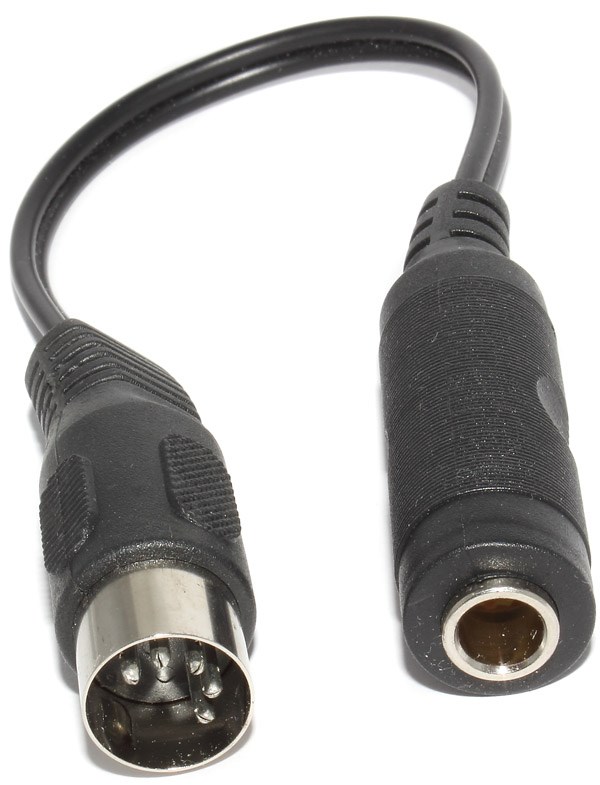

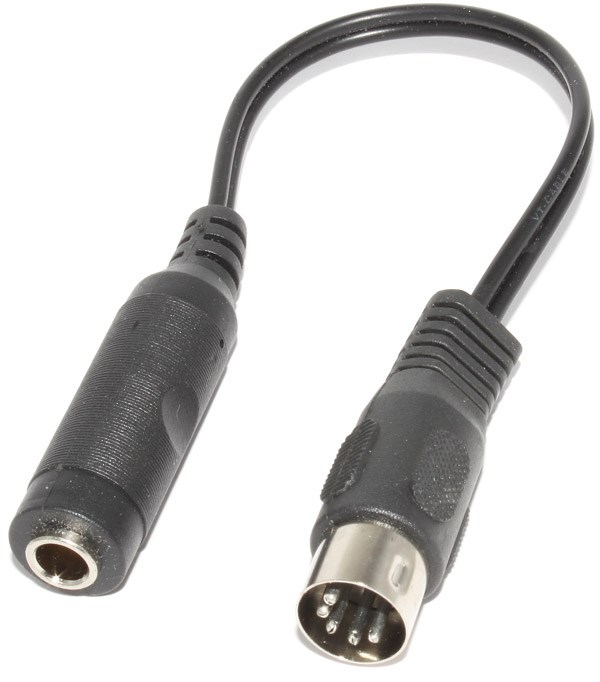

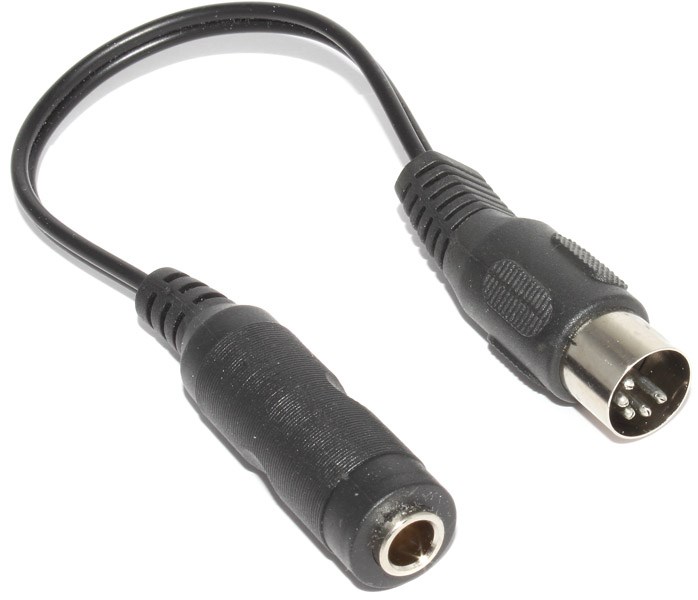

Общая длина составляет приблизительно 25 сантиметров. Корпусы неразъёмные, отлиты из пластика. Направляющий цилиндр гнезда Jack 6.35 мм сделан из металла. Штекер Din 5 pin 5/180°также выполнен из металла.

Дополнительные сведения
Разъём Jack 6.35 мм - стерео. Din 5 pin, также называемый DIN 41524 или СШ-5, также распаян как стерео.

Распайка
У разъёма Din 5 pin 5/180° используется три контакта. Если смотреть согласно стандарту, то у штекера нумерация контактов по часовой стрелке следующая: 3-5-2-4-1. В переходнике разведены контакты 3-5-2. Или, если смотреть по аналогии с часовым циферблатом, то это девять часов вечера, половина одиннадцатого и полночь.
Обратите внимание - это применимо к данному переходнику, у гнезда Din 5 распиновка будет зеркальная.

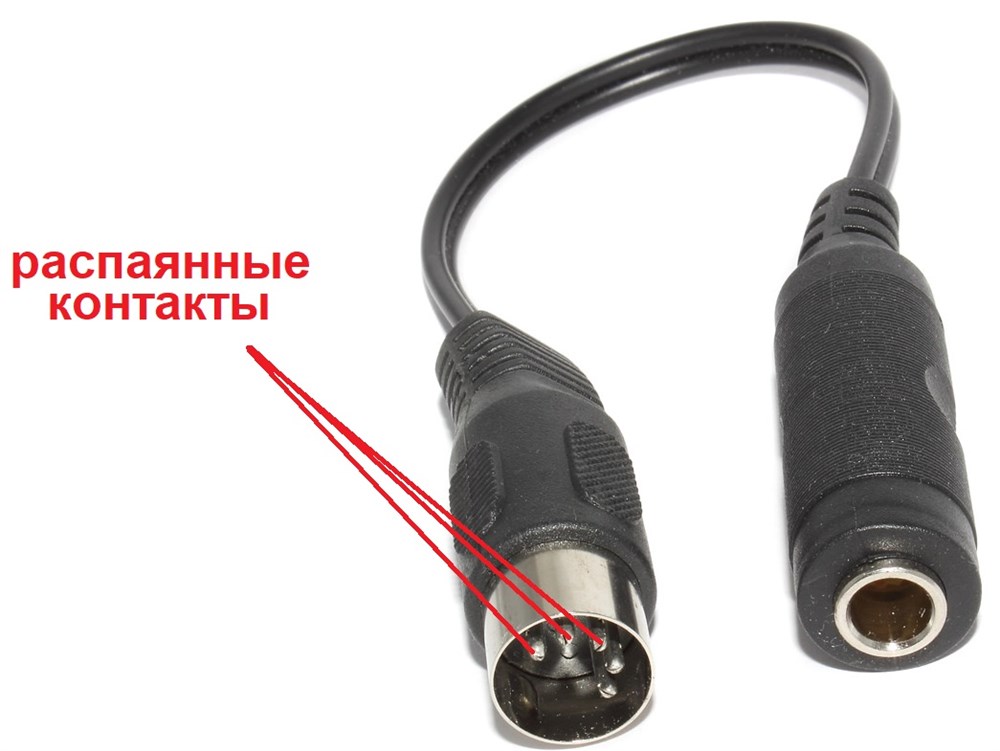

Используемые пины мы обозначили на одной из фотографий на нашем сайте.

Технические характеристики
Разъёмы:
    DIN 5 pin 5/180° "папа"
    Jack 6.35 мм 1/4" "мама", стерео
Неразъёмный корпус из пластика

  • Jack 6.3 мм
    Да
  • DIN 5 pin
    Да
