Переходник Mini DIN 7 pin "папа" - S-Video Mini DIN 4 pin "мама" S-VHS

Переходник Mini DIN 7 pin "папа" - S-Video Mini DIN 4 pin "мама" S-VHS
Артикул:
42260
Есть в наличии
Количество:
Доступно

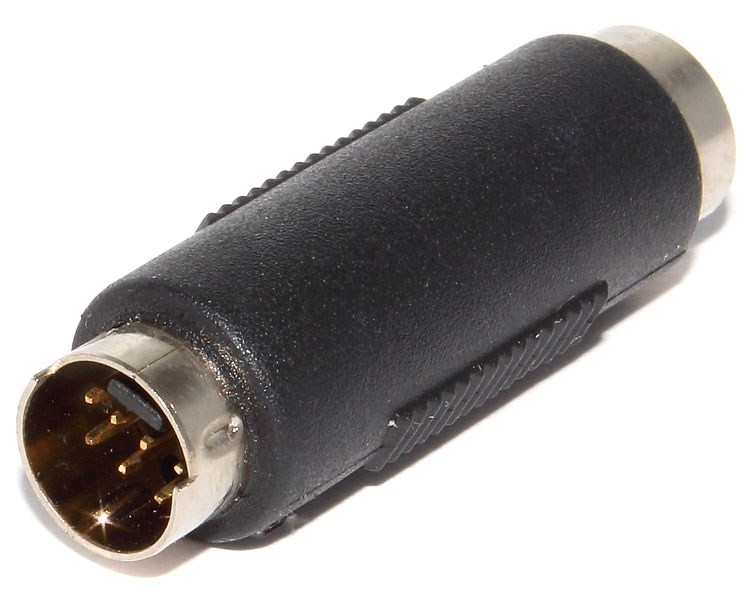

Переходник с семиконтактного разъёма Mini-DIN-7 (7 pin) на четырёхконтактный S-Video Mini DIN-4 S-VHS (4 pin).

Разъёмы Mini-DIN отличаются количеством контактов. Самые популярные, чаще всего встречающиеся в видеотехнике - с четырьмя контактами и с семью. Этот переходник позволяет перейти от 7 pin разъёма к 4 pin.

Распиновка переходника
Как соединяются контакты у переходника 7 pin - 4 pin, можно увидеть на нижеприведённой схеме, или листая фотографии товара.

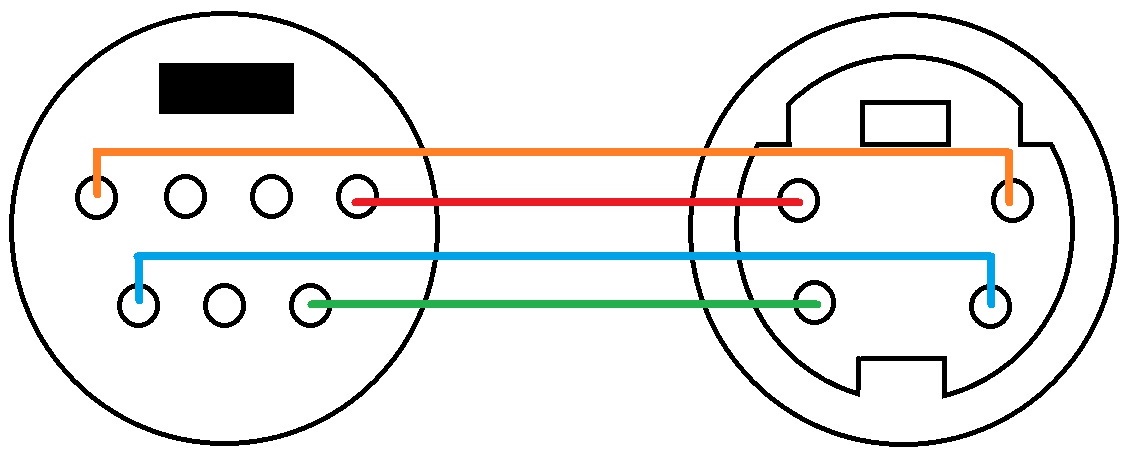

Распиновка переходника 7 pin - 4 pin

Эта схема соединения контактов не универсальна, и касается только товара, продающегося в нашем магазине. Мы не можем утверждать, что похожий переходник, купленный в другом месте, будет иметь такую же распайку.

Если Вы решите распаивать такой переходник самостоятельно, ориентируясь на нашу схему, то учитывайте, что схема приведена для конкретного переходника. То есть, на схеме 4 pin - это гнездо, а 7 pin - это вилка.

Технические характеристики:

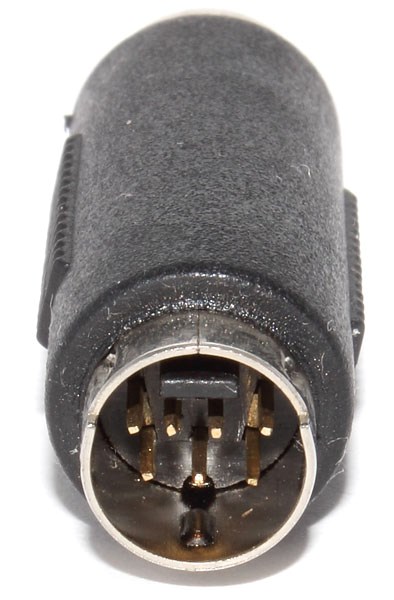

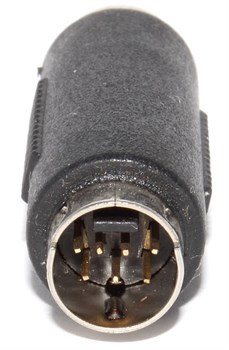

Разъёмы: Mini DIN 7 pin "папа" ("штекер" / вилка)

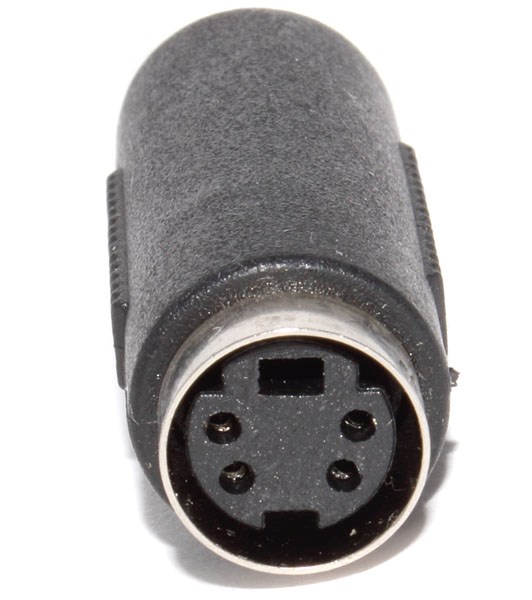

    Mini DIN 4 pin "мама" S-VHS ("гнездо" / "розетка")
Цвет: чёрный
Вес: 7 грамм

  • S-Video
    Да
  • Mini DIN 7 pin
    Да
