Разъём DIN 7 Pin "мама", ОНЦ-ВГ-11-7/16-Р-М, на корпус, ГОСТ, Россия
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

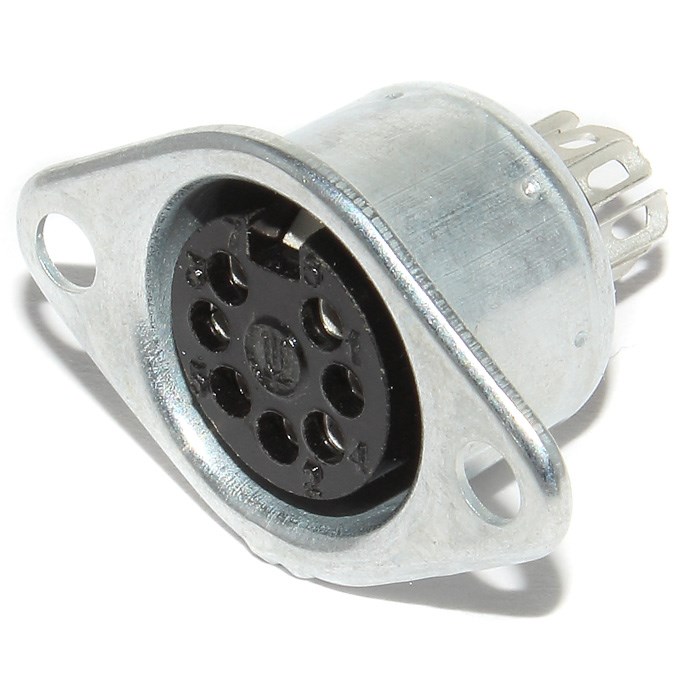

Низкочастотный разъём с проушинами для крепления на корпус DIN 7 Pin. Отечественное наименование - СГ-7 ОНЦ-ВГ-11-7/16-Р-М. Количество контактов - семь, расположение - по окружности с шагом 45 градусов. Расстояние между крепёжными отверстиями - 22.2 миллиметра по центрам отверстий. Производится в России, с соблюдением ГОСТ и ТУ.
Применение.
Разъём предназначен для аудиотехники. Через него подключаются наушники, аудиопроигрыватели и т.д.
Страна происхождения.
Разъём полностью произведён в России. Выпуском занимается одно из отечественных оборонных предприятий. Так как данный разъём используется не только в гражданской технике, процесс производства и материалы аналогичны тем, которые использовались в СССР.
Отличия от иностранных разъёмов.
DIN 7 ОНЦ-ВГ-11-7/16-Р-М отличается, в первую очередь, качеством, и мы рекомендуем его брать в двух случаях - или когда нужно, чтобы прибор работал без помех и сбоев, или когда требуется сохранить аутентичный внешний вид реставрируемого проигрывателя. У центральной изолирующей прокладки более насыщенный чёрный цвет по сравнению с современным ширпотребом, а это очень важно для винтажной техники.
Физическая совместимость с иностранными аналогами.
Полностью совместим с разъёмами DIN, имеющими такое же количество контактов и такое же их расположение.
Технические данные.
Наименование в зарубежных каталогах: DIN 7 Pin.
Название СССР\РФ: ОНЦ-ВГ-11-7/16-Р-М (также встречается наименование СГ-7).
Тип: гнездо \ "мама"
Количество контактов: 7 контактов (восьмой вывод с тыльной стороны разъёма идёт на корпус).
Производство: Российская Федерация.
Соответствие: ГОСТ 23784 и АШДК.434410.023ТУ.
-
DIN 7 PinДа
