Разъем Jack 6.35 мм, 1/4", на плату / на корпус, стерео, "гнездо", с гайкой
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Разъём Jack 6.35 мм "стерео" с семью выводами, для установки на плату или монтажа на корпус с последующим креплением при помощи гайки (входит в комплект поставки). Разъём "стерео", поэтому задействованы только три вывода. Остальные используются для крепления к текстолиту.
Описание.

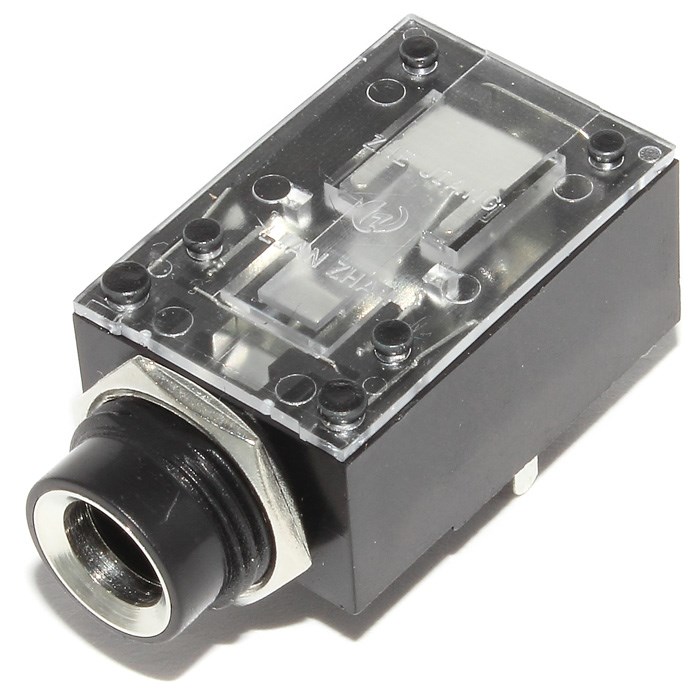

Разъём акустический, тип "гнездо", в корпусе чёрного цвета с прозрачной верхней крышкой. Крышка несъёмная, она запаяна, но при необходимости разъём можно вскрыть - для этого нужно срезать пластиковые шляпки, удерживающие крышку. Данная манипуляция приведёт к потере гарантии, но позволит получить доступ к внутренней части разъёма, если это требуется пользователю.
Крепление розетки Jack 6.35 мм осуществляется при помощи пайки. Можно как установить разъём на текстолит, так и подпаять провода к соответствующим выводам.
Распиновка разъёма.
Если повернуть разъём так, чтобы отверстие с гайкой смотрело на пользователя, а контакты были видны, то нумерация выводов будет следующая.
Верхний ряд. Два контакта (номера 3 и 2). Отвечают за левый и правый каналы.
Средний ряд. Четыре контакта. Номера 5, 4, 7 и 8. Не используются, но обратите внимание, что контакты 5 и 4 а также 7 и 8 попарно соединены внутри разъёма, и если на схеме они должны быть друг от друга изолированы, потребуется принять дополнительные меры.
Нижний ряд. Один контакт с номером 1. Распаивается как "общий" или "земля".
Для упрощения понимания мы изобразили схему распайки на одной из фотографий.
Размеры разъёма.
Общий размер: 36 мм (с учетом выступающей части) х 18 мм х 18 мм (вместе с выступающими контактами).
Размер прямоугольной части: 27*18*13 мм.
