Разъём Mini DIN 5 Pin "папа", на кабель, под пайку
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

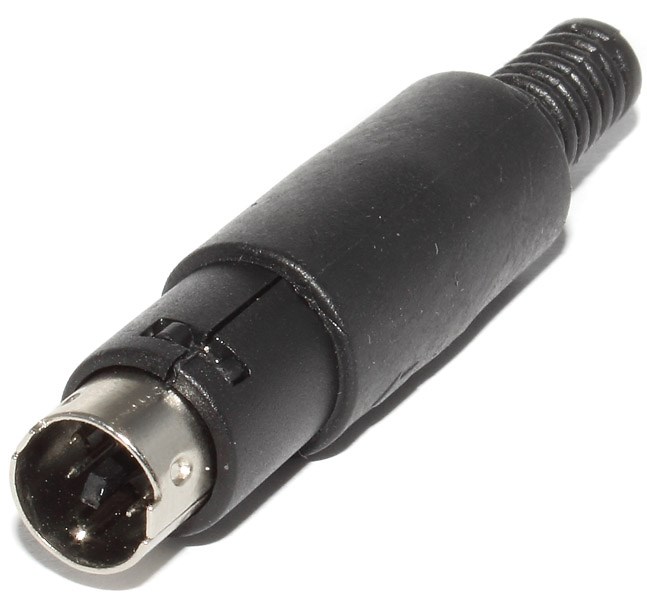

Разъём под пайку Mini DIN 5 Pin, в пластиковом корпусе. Для монтажа на кабель.
Разъём представляет собой пластиковый корпус с установленной внутри пластиковой шайбой с металлической контактной группой. Контакты запрессованы в шайбу и не вынимаются. Доступ к шайбе осуществляется после полной разборки разъёма.
Как разобрать разъём.
С завода внутренняя часть разъёма вставлена в корпус не до конца для облегчения процесса монтажа. Необходимо потянуть внутреннюю втулку и вытащить её из корпуса. Она состоит из двух половин, не скрепленных между собой. Внутри установлен металлический корпус разъёма, к которому припаивается экранирующий провод, и шайба с контактной группой Mini DIN 5 pin.
Обратите внимание. Не рекомендуется перегревать разъём во время пайки, так как это может деформировать пластиковые элементы корпуса или ослабить крепление пинов.
Сборка производится в обратном порядке. При сборке разъёма рекомендуется задвинуть внутреннюю втулку в корпус до конца.
-
Mini-DIN 5 PinДа
