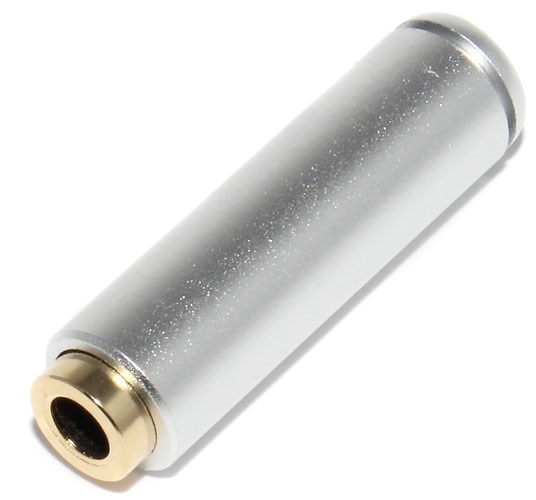

Разъём Mini Jack 3.5 мм, 4 pin (4 контакта), "мама", на кабель, под пайку

Позолоченный четырёхконтактный разъём Mini Jack 3.5 мм (4 pin), предназначенный для установки на кабель с последующим припаиванием проводов. Тип - "гнездо" или "мама". Металлический корпус, небольшие габариты, удобный вывод контактов под пайку.

Сфера применения
Mini Jack 3.5 мм 4 pin используются в том случае, когда нужно работать одновременно с тремя разными сигналами. Чаще всего в таких разъёмах два канала занимают наушники, а третий - микрофон. Четвёртый пин при этом остаётся общим для всех.
Также часто встречается схема, при которой через Mini Jack 3.5 мм передаётся аудио (два канала), а третий канал используется под видеосигнал. Четвёртый контакт - общий. Такая схема часто встречается в телевизионных приставках.

Как разобрать разъём
У Mini Jack 4 pin "мама" есть резьба, которая надёжно скрепляет части корпуса. Отвинчивающаяся муфта находится с противоположной стороны от позолоченного торца. Позолоченный торец - это гнездо Mini Jack 3.5 мм. Для подготовки к пайке аккуратно отвинтите муфту. Если разъём новый, то это можно сделать руками, без использования инструмента - на заводе резьбу оставляют ослабленной, чтобы пользователь не повредил разъём.
После развинчивания из разъёма легко извлекается сердечник, на конце которого есть 4 контакта для пайки.

Обратите внимание!
Количество контактов у данного разъёма - четыре, т.е. это разъём Mini Jack 3.5 мм 4 pin.

Будьте внимательны!
При пайке контакты не должны замыкать на корпус.

Технические характеристики:
Разъём: Mini Jack 3.5 мм, 4 pin
Тип: "мама" / "гнездо"
Количество контактов: четыре
Корпус: металлический
Позолоченная контактная группа
Сфера применения: для монтажа на кабель
