Разъём XLR 3P (3 Pin), "мама" ("гнездо"), на кабель
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}

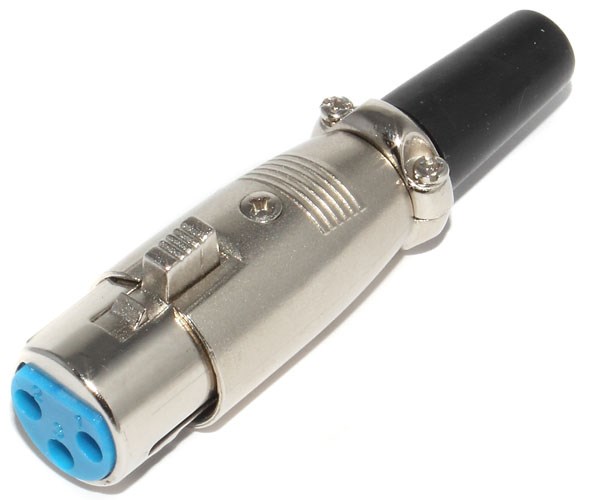

Разъём XLR для монтажа на кабель. Трёхконтактный (3 Pin). Металлический корпус, надёжная защёлка. Корпус собран на винтах. Специальная резиновая муфта, предохраняющая кабель.
Как разобрать разъём
На корпусе разъёма есть три винта. Два из них держат скобу, фиксирующую кабель, а третий - внутреннюю часть разъёма с контактами для пайки. Если кабель толстый, то мы рекомендуем открутить все три винта, так удобнее работать. Но для доступа к контактам разъёма XLR нужно выкрутить только один винт, центральный. После удаления винта просто выдвините контактную группу из корпуса.
Обратите внимание!
Корпус цельнолитой, и не разделяется на две части. Контактная группа выдвигается из корпуса.
Дополнительные сведения
На разъёмах XLR всегда присутствует четыре контакта для пайки. Три контакта - это пины разъёма. Четвёртый контакт идёт на корпус.
Технические характеристики:
Разъём XLR 3P "мама" / "гнездо"
Для установки на кабель
