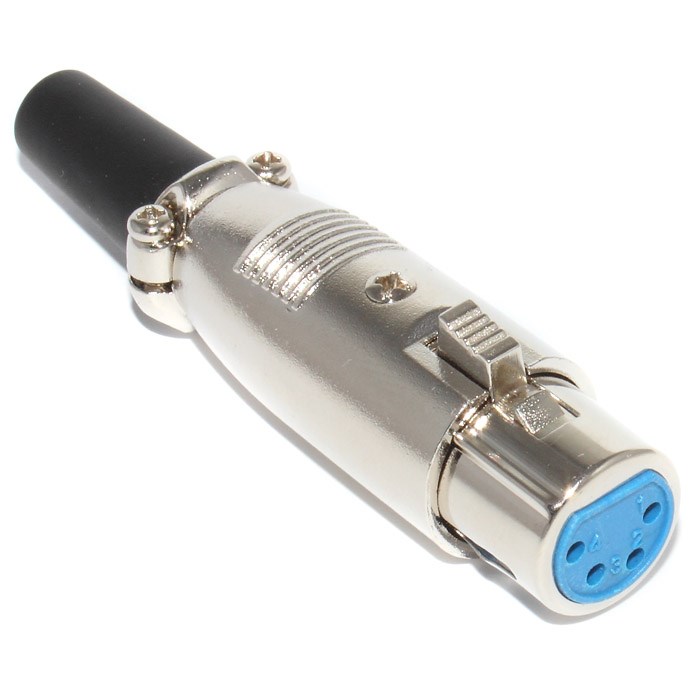

Разъем XLR 4P (4 pin), "мама" ("гнездо"), на кабель, под пайку
- Описание
- Характеристики
- Видео
- Отзывы {{product.reviewsCount > 0 ? '(' + product.reviewsCount +')' : ''}}
Разъём XLR 4 pin "мама" - это гнездо, которое припаивается к кабелю и используется в профессиональном оборудовании. XLR 4p, как и все разъёмы такого типа, оснащены металлической защёлкой, которая прочно фиксирует вилку в розетке. Вытащить её можно только если нажать на специальную кнопку на корпусе.
Важная информация.
Четыре контакта в разъёме XLR 4p установлены несимметрично. Контакты 3 и 2 не находятся на одной линии. Они немного разнесены по высоте. Это нормально, перед использованием порта XLR не пытайтесь выпрямить эти контакты на ответной части разъёма.
Как разобрать разъём.
Для того чтобы получить доступ к контактам, нужно открутить винт на корпусе. После чего извлечь внутреннюю часть. Не нужно прикладывать усилий - две половинки легко разъединяются, если их не удерживает винт.
Информация о пайке.
С тыльной стороны XLR 4 pin у контактов есть канавки, в которые удобно укладывать припой. Такая конструкция надёжно фиксирует провод. Если используется активный флюс, то его рекомендуется смывать после остывания олова.
Крепление кабеля.
Кабель крепится при помощи металлической скобы и резинового уплотнителя.
